Die AC SMART bietet zwei Möglichkeiten, um die Funktion des PV-Überschussladens zu nutzen. Im Folgenden erfahren Sie detailliert, welche Grundvoraussetzungen dazu erfüllt sein müssen. Anschließend finden Sie eine schrittweise Anleitung wie Sie die direkte Anbindung Ihrer AC SMART an Ihren Wechselrichter realisieren können. Wenn Sie PV-Überschussladen mit Zweirichtungszähler umsetzen möchten, erhalten Sie auf dieser Seite eine schrittweise Anleitung.
Bitte beachten Sie, dass die hier beschriebenen Schritte nur von ausgebildeten Elektrofachkräften durchgeführt werden dürfen.
Zum Nutzen der Funktion des PV-Überschussladens, können Sie alle Varianten unserer AC SMART VALUE und ADVACNED nutzen. Diese benötigen die Firmware Version 01.02.15 oder neuer. Welche Firmware Version auf Ihrer AC SMART installiert ist, können Sie im Webserver Ihrer AC SMART einsehen.
Sollte die installierte Firmwareversion Ihrer AC SMART veraltet sein, finden Sie die neuste Firmware Version in unserem Weidmüller Onlinekatalog bei der vorhandenen AC SMART unter dem Punkt Downloads.
Nachdem Ihre AC SMART entsprechend der Bedienungsanleitung (Weidmüller Onlinekatalog unter Downloads) installiert wurde, können Sie mit der Anbindung Ihres Wechselrichters beginnen. Die nötigen Schritte sind in den folgenden Punkten beschrieben:
1. Zur Kommunikation zwischen Ihrer AC SMART und Ihrem Wechselrichter dient eine Modbus TCP-Schnittstelle. Bitte schließen Sie daher ein Ethernet-Kabel (RJ45) in die entsprechende Schnittstelle Ihres Wechselrichters und in die RJ45 Ethernet-Schnittstelle X2 auf der Steuerplatine Ihrer AC SMART an.
Wichtig: Wenn mehrere Wallboxen über das integrierte Lastmanagement der AC SMART gesteuert werden, muss nur eine Verbindung zwischen dem Wechselrichter und der Steuerbox aufgebaut werden.

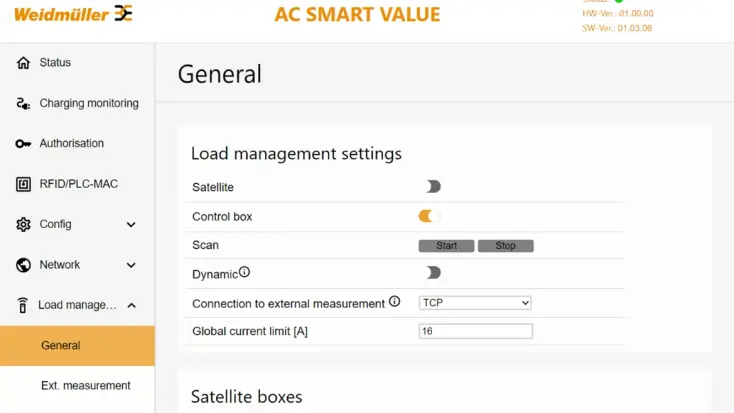

2. Öffnen Sie den Webserver Ihrer AC SMART und melden Sie sich als Admin an (s. Kapitel 9.3 der Bedienungsanleitung). Im Menüpunkt Load management settings unter General muss Ihre AC SMART als Control box ausgewählt werden. Außerdem muss der Punkt Connection to external measurement auf TCP eingestellt und anschließend mit Save bestätigt werden.
3. Im Menüpunkt Config unter General muss der Punkt Modbus TCP settings auf die verwendete Schnittstelle des anzusprechenden Wechselrichters eingestellt und mit Save bestätigt werden. Hier stehen Ihnen Ethernet und Wifi zur Verfügung.

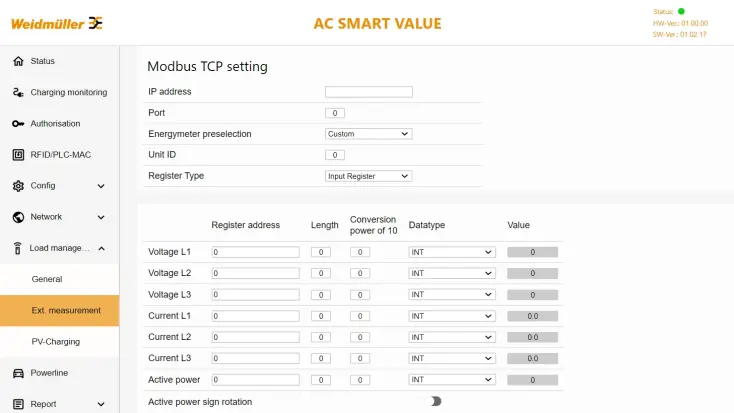

4. Im Menüpunkt Load management setting unter Ext. Measurement muss über das Dropdown Menü bei Energymeter preselection der vorhandene Wechselrichterhersteller ausgewählt werden. Anschließend müssen Sie die IP-Adresse Ihres Wechselrichters in das Feld IP address und den Modbus Port in das Feld Port eintragen. Bestätigen Sie Ihre Eingaben mit Save.
Sollte Ihr Wechselrichterhersteller in diesem Dropdown Menü nicht aufgeführt sein, wählen Sie bitte Custom aus und bestätigen Sie Ihre Auswahl mit Save. Anschließend können Sie Ihren Wechselrichter über das jeweilige Modbusregister manuell einbinden.
Wichtig: Die erforderlichen Modbusregister und den Modbus Port können Sie der Dokumentation Ihres Wechselrichters entnehmen. Bitte beachten Sie außerdem, dass sich Ihre AC SMART im selben Netzwerk und IP-Adressen Bereich wie Ihr Wechselrichter befinden muss. Eine Anleitung zur Konfiguration Ihrer AC SMART im Webserver finden Sie in der Bedienungsanleitung der AC SMART. Welche Einstellungen Sie zum Anpassen der Netzwerkkonfiguration Ihres Wechselrichter vornehmen müssen, entnehmen Sie bitte der Dokumentation des Herstellers.

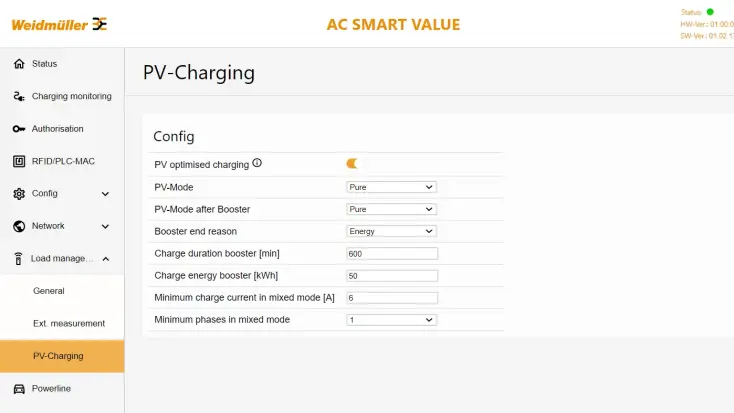

5. Abschließend können Sie nun im Menüpunkt Load management setting unter PV-Charging das PV-Überschussladen aktivieren. Außerdem können Sie in diesem Menüpunkt Einstellungen für das PV-Überschussladen, wie den PV-Modus, definieren.
Wichtig: Wenn mehrere Wallboxen über das integrierte Lastmanagement der AC SMART gesteuert werden, darf das PV-Charging nur bei der Steuerbox aktiviert sein. Diese steuert die Satellitenboxen entsprechend der Einstellungen für das PV-Überschussladen und für das Lastmanagement. Bei den Satellitenboxen bitte nur die weiteren Einstellungen unter diesem Menüpunkt vornehmen.
